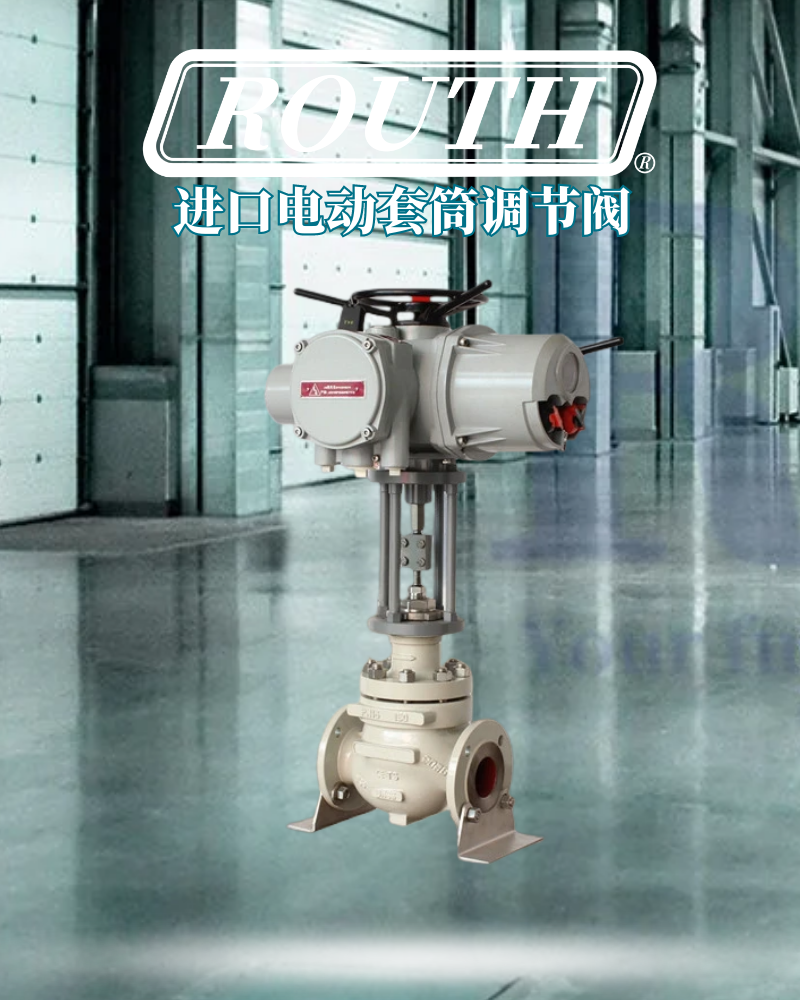

美国劳斯ROUTH进口电动套筒调节阀的全方位解析
美国劳斯ROUTH 进口电动套筒调节阀的全方位解析
1. 定义与适用场景
电动套筒调节阀（Electric Sleeve Control Valve）是一种由电动执行机构驱动的控制阀，阀芯采用套筒式导向结构，通过改变阀芯与套筒的相对位置来调节流体流量和压力。
主要用途：
工业过程控制（温度、压力、流量、液位）
热力/蒸汽管网、石化装置、冶金、造纸、制药、环保工程
高压差工况、噪音/振动控制要求高的场合
相较于单座、双座调节阀，套筒调节阀具有更高的稳定性、更好的抗振动性和较低的噪声。
---
2. 结构组成
1. 阀体：常用铸钢、不锈钢、铸不锈钢；压力等级 PN16～PN420 / ANSI 150～2500。
2. 套筒：带有节流窗口，决定流量特性（等百分比、直线、快开）。
3. 阀芯：柱塞式或平衡式，导向在套筒内，受力均衡，寿命更长。
4. 阀座：可更换，便于检修。
5. 密封结构：硬密封（合金堆焊、司太立）、软密封（PTFE、增强聚四氟乙烯）。
6. 电动执行机构：带伺服放大器，可接受 4–20mA/0–10V 控制信号，实现位置反馈与智能控制。
---
3. 工作原理
控制系统输出控制信号至电动执行器；
执行器驱动阀杆上下移动；
阀芯在套筒内相对运动，节流窗口开度改变；
通过流通面积变化实现流量/压力/温度的精准调节；
内平衡式设计可减小流体作用力，提升调节精度与执行器寿命。
---
4. 性能特点
调节精度高：套筒导向，定位精度可达±0.5%FS。
抗振动能力强：阀芯在套筒内双向导向，防止“颤振”。
适用压差大：平衡式结构减少阀芯受力，可承受大压差（>10 MPa）。
降噪性能好：套筒多孔/多级降压设计，有效降低气蚀与噪声（可降至≤85 dB）。
流量特性可选：直线、等百分比、快开。
适应多种介质：蒸汽、热油、腐蚀性介质、气体、液体。
维护便利：阀座与套筒可更换，检修周期长。
---
5. 选型参数要点
1. 公称通径（DN）：DN25–DN600 常见，特殊可至 DN1000。
2. 压力等级（PN/ANSI）：按工况确定，一般 PN16–PN100，特殊场合可达 PN420。
3. 流量系数 Cv/Kv：由流量需求、压差计算得出。
4. 允许压差 ΔP：平衡式套筒结构可承受较高 ΔP。
5. 泄漏等级：硬密封 ANSI IV–V 级；软密封可达 VI 级。
6. 执行机构推力：根据阀芯受力及压差确定。
7. 控制信号：4–20mA / 0–10V / Modbus/Profibus。
8. 阀内件材质：316、316L、合金钢、堆焊司太立、陶瓷，视介质腐蚀与磨损情况。
9. 温度范围：-196℃（低温型）到 +560℃（高温蒸汽型）。
---
6. 应用领域
电力/热力行业：锅炉给水调节、蒸汽减温减压
石油化工：高温高压气体调节、裂解/合成工艺
冶金：冷却水、氧气调节
造纸/制药：蒸汽压力控制
环保：脱硫脱硝、废水处理系统
---
7. 安装与维护要点
垂直安装最佳，保证阀芯导向稳定；水平安装时应考虑支撑。
保证前后直管段（一般≥5D），避免紊流影响调节精度。
配合旁通管路，便于检修时不停机。
定期检查执行器定位精度、阀芯/套筒磨损。
高温高压工况定期更换密封与填料。
储存运输避免碰撞，阀芯需处于微开位置。
---
8. 招标/采购技术条款参考
阀体材质：WCB/CF8/CF8M/合金钢（指定）
公称通径：DN\_\_\_；压力等级：PN\_\_\_/ANSI \_\_\_
流量特性：等百分比/直线
内件：套筒 + 阀芯，材质316/合金堆焊
密封等级：ANSI IV/V/VI
执行机构：智能电动执行器，输入 4–20mA，输出反馈信号
控制精度：±0.5%FS
温度范围：-29～+450℃（可选低温/高温型）
附件：手轮操作、位置反馈、过力矩保护
验收：出厂测试（强度、密封、行程、定位精度）+现场调试
---
9. 常见问题与解决方案
噪音过大：采用低噪音多孔套筒结构。
阀芯卡滞：检查介质中杂质，增加过滤器；检查导向间隙。
泄漏量超标：更换阀座密封或堆焊内件。
执行器过载：核算压差是否超设计范围，调整阀前后压力。
---
10. 总结
进口电动套筒调节阀兼具高精度控制、强适应性、低噪音和长寿命的优势，是中高压差、大流量、苛刻工况的首选控制阀。其关键价值在于：
比普通单座阀更稳定、更安静；
比双座阀泄漏率低，适用性更广；
与智能电动执行机构结合后，可实现自动化和远程控制。
