进口气动三通温度调节阀的全方位解析

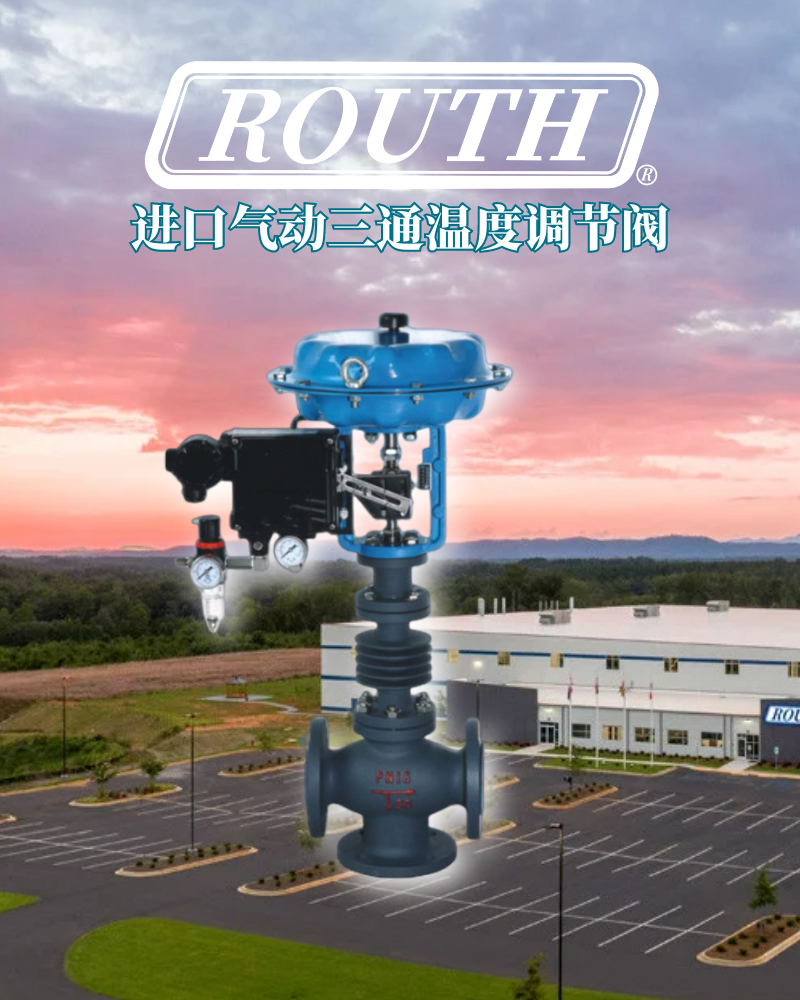

美国劳斯ROUTH进口气动三通温度调节阀的全方位解析

美国劳斯ROUTH进口气动三通温度调节阀是一种依靠压缩空气驱动执行机构、用于对冷热流体进行混合或分流控制的自动控制阀。该阀广泛应用于供暖、冷却、水处理、化工、食品加工等行业中温度控制场合，是温度调节系统中的关键部件。

二、工作原理

三通温度调节阀有两种基本功能类型：

混合型：两个入口（冷热介质），一个出口。通过阀芯动作调节冷热介质混合比例，控制输出温度。

分流型：一个入口（热介质），两个出口。通过阀芯动作调节热介质流向比例，控制两个流出端的温度或流量。

气动执行器根据温控器（如温控仪、PLC、DCS）发出的信号调整阀芯位置，实现精准温度控制。

三、结构组成

阀体：三通结构，常用材质为不锈钢、碳钢或铜合金；

阀芯/阀座：根据介质和温度选用不同密封结构（软密封、金属密封）；

气动执行机构：常为薄膜式或活塞式，动作稳定可靠；

定位器（可选）：实现比例控制功能，提高调节精度；

连接方式：螺纹、法兰、焊接等多种方式可选；

密封组件：耐高温、耐腐蚀材料如PTFE、EPDM、Graphite等。

四、核心性能特点

特性描述

自动调节温度 可精确控制流体温度，提升系统稳定性

多功能三通结构 实现冷热混合或热流分流，灵活适配多种系统

响应迅速 气动控制反应速度快，特别适用于频繁调节的系统

适应性强 适用于水、蒸汽、导热油、乙二醇等多种介质

结构紧凑可靠 高强度材质，抗腐蚀、抗泄漏，延长使用寿命

可与控制系统集成 可接入DCS、PLC等自动化系统，实现远程与自动化控制

五、技术参数范围（参考）

项目参数范围

公称通径 DN15 ~ DN150

公称压力 PN16 ~ PN40（可定制更高压力）

温度范围 -20℃ ~ +250℃（视密封材料及结构而定）

控制信号 420mA、010V、气源0.4~0.7MPa

调节精度 ±1℃（配合高精度定位器）

泄漏等级 Class IV、Class VI（根据密封结构）

流通特性 线性或等百分比特性曲线可选

六、典型应用领域

中央空调冷热水混合控制系统

工业蒸汽温控系统

导热油炉温度调节

食品、制药设备加热系统

化工反应釜温度控制

供热换热器冷热调节

七、选型建议

确定系统功能：选择混合型或分流型；

依据介质特性选材质：如导热油需选金属密封及不锈钢阀体；

确认控制方式：是否需要定位器、反馈信号、气电转换；

考虑接口方式：确定法兰/螺纹/焊接接口标准；

温度压力等级匹配系统要求；

选用合适行程、气源和信号输入方式；

推荐保留20%调节裕量，避免极限工作，延长寿命。

八、总结

进口气动三通温度调节阀以其精准、高效、稳定的流体温度控制能力，广泛服务于各类工业和建筑自动化领域。相比电动调节阀，气动型反应更快，调节更稳定，尤其适合对温度控制精度和可靠性要求高的工况。
